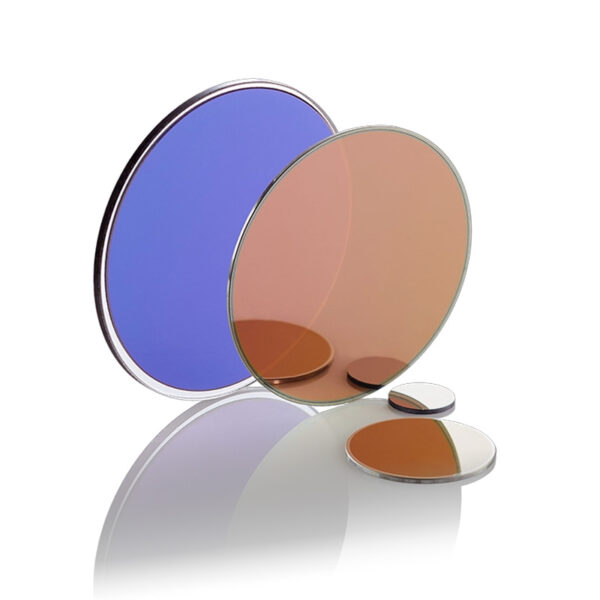

مرشح ثنائي اللون

مرشحات ثنائية اللون هي مكونات بصرية دقيقة تعتمد على تقنية طلاء التداخل متعدد الطبقات، حيث تفصل الضوء الساقط حسب طوله الموجي إلى مسارين: تنعكس أطوال موجية محددة بكفاءة بينما تمر أطوال موجية أخرى. بخلاف المرشحات الامتصاصية، تحقق مرشحات ثنائية اللون فصلًا للأطوال الموجية من خلال التداخل البصري دون توليد حرارة، مما يجعلها مثالية لأنظمة الليزر عالية الطاقة والتصميمات البصرية متعددة القنوات.

الميزات الرئيسية

فصل المسار المزدوج عالي الكفاءة
انعكاسية نطاق الانعكاس >99%، ونقل نطاق النقل >93% (حتى >97%)، مما يضمن أقصى إنتاج للضوء في كلا المسارين البصريين مع الحد الأدنى من فقدان الإشارة.

حواف طيفية شديدة الانحدار
يبلغ عرض منطقة الانتقال 3-8% فقط من الطول الموجي المركزي، مما يسمح بالفصل الدقيق للأطوال الموجية المتجاورة، وهو مناسب لمتطلبات الفصل الصارمة للضوء المثار والانبعاث في المجهر الفلوري.

تصميم بصري بدون امتصاص
استنادًا إلى مبادئ التداخل العازل متعدد الطبقات، لا يتم تحويل طاقة الضوء إلى حرارة. عتبة تلف الليزر > 5 جول/سم² (1064 نانومتر، نبضة 10 نانوثانية)، مناسبة لتطبيقات الليزر ذات الموجة المستمرة والنبضية.

خيارات تصميم الزاوية المرنة
متوفر بتصميمين بزاوية 0° (سقوط طبيعي) و45° (زاوية تقسيم شعاع قياسية)، بالإضافة إلى خيارات زاوية مخصصة. يُظهر طول الموجة الانتقالي انزياحًا أزرقًا متوقعًا مع اختلاف الزاوية، مما يُتيح تطبيقات ضبط دقيق لطول الموجة.

تغطية كاملة للنطاق الطيفي
تغطية كاملة من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة (350-2500 نانومتر)، ودعم التطبيقات المتنوعة بما في ذلك تنظيف الليزر فوق البنفسجي، وتصوير الفلورسنت المرئي، ودمج شعاع الليزر NIR.

المواصفات النموذجية

معامل	نطاق المواصفات	الوصف
طول الموجة الانتقالية	350 – 2500 nm	نقطة انعكاس 50%، قابلة للتخصيص لأي طول موجي
كفاءة النقل (T%)	>93% نموذجي، حتى >97%	ضمن نطاق النقل، طلاء AR متاح
انحدار الحافة	3-8% من الطول الموجي المركزي	عرض الانتقال من انعكاس 10% إلى 90%
زاوية التصميم (AOI)	0°، 45° (قياسي)، مخصص	45 درجة هي الأكثر شيوعًا لتطبيقات تقسيم الشعاع
معدل تحول الطول الموجي	~0.2–0.3% لكل درجة عند 45 درجة	التحول الأزرق مع زيادة الزاوية
المواد الركيزة	السيليكا المنصهرة، BK7، بوروسيليكات	تم اختيارها بناءً على نطاق الطول الموجي
نوع الطلاء	رش الحزمة الأيونية (IBS)	هيكل متعدد الطبقات عازل صلب
القطر/الحجم	5–100 ملم (متوفر حسب الطلب)	الأشكال الدائرية أو المربعة أو المستطيلة
سماكة	1-3 ملم نموذجي	تم اختياره لتقليل انحراف الشعاع
خطأ الموجة الأمامية المرسلة	<λ/4 @ 633 نانومتر	جودة بصرية عالية لتطبيقات التصوير
درجة حرارة التشغيل	-40 درجة مئوية إلى + 85 ° C	أداء مستقر عبر نطاق درجة الحرارة
عتبة ضرر الليزر	>5 جول/سم² عند 1064 نانومتر، 10 نانوثانية	ارتفاع LIDT لتطبيقات الليزر

حلول مرشح ثنائي اللون مخصصة

TIHOT توفر شركة أوبتكس مرشحات ثنائية اللون تغطي أطوال موجية من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء (350-2500 نانومتر)، مصنوعة باستخدام تقنية الطلاء الصلب بالرش بحزمة الأيونات. تحقق منتجاتنا انعكاسية تزيد عن 99% في نطاق الانعكاس ونفاذية تزيد عن 93% في نطاق النفاذية، وتُستخدم على نطاق واسع في المجهر الفلوري، ودمج أشعة الليزر، والأجهزة الطيفية، وأنظمة التصوير متعدد الأطياف.

خيارات مخصصة متاحة:

أطوال موجية انتقالية مخصصة عبر نطاق 350–2500 نانومتر
انتقالات حافة فائقة الحدة (عرض أقل من 10 نانومتر) لأطوال موجية متقاربة
تصميمات متعددة النطاقات (تكوينات ثنائية وثلاثية ورباعية النطاقات)
تحديد موضع الحافة الأمثل لمجموعات الفلوروفور المحددة
الأحجام والأشكال غير القياسية (المستطيلة، المربعة، الأقطار حتى 200 ملم)
تصميمات LIDT المحسنة لتطبيقات الليزر عالية الطاقة (>20 J/cm²)
التصميمات المستقرة بدرجة الحرارة (تحول <0.005 نانومتر/درجة مئوية)
تركيبات منخفضة الفلورية الذاتية للكشف عن الجزيء الفردي
تصميم مجموعة المرشحات الكاملة (مرشحات ثنائية اللون + الإثارة + الانبعاث)
تجميعات مثبتة مع حوامل زاوية دقيقة

اتصل بفريق المبيعات الفني لدينا لمناقشة متطلباتك والحصول على عرض أسعار مفصل لحلول مرشح ثنائي اللون المخصص.

س: ما هو الفرق بين التصميمات ثنائية اللون 0 درجة و 45 درجة؟

ج: صُممت العدسات ثنائية اللون بزاوية 45 درجة لتطبيقات تقسيم الأشعة (معظم المجاهر الفلورية) حيث تنتقل الأشعة المنعكسة والمنفذة في اتجاهات مختلفة. تُستخدم العدسات ثنائية اللون بزاوية 0 درجة في خط مستقيم حيث يستمر الضوء من خلالها، مع تأثيرات استقطاب ضئيلة، مما يجعلها مناسبة لترشيح وضع النقل أو التنظيف بالليزر. تؤثر زاوية السقوط على تحسين تصميم الطلاء والأداء الطيفي.

س: هل يمكن تنظيف المرشحات ثنائية اللون؟

ج: نعم. تتحمل طلاءات IBS الصلبة إجراءات التنظيف البصري القياسية. استخدم مناديل تنظيف بصري خالية من الوبر تحتوي على الأيزوبروبانول أو الميثانول، وامسح برفق في اتجاه واحد. تجنب المواد الكاشطة أو الضغط المفرط. في حالة التلوث العنيد، يمكن استخدام الأسيتون. الطلاءات متينة بما يكفي للتنظيف بالموجات فوق الصوتية (استخدم إعدادات طاقة متوسطة). على عكس المرشحات ذات الطلاء الناعم، فإن طلاءات IBS ثنائية اللون لا تتقشر أو تتدهور نتيجة إجراءات التنظيف العادية.

س: ما الذي يسبب ظهور لون المرشحات ثنائية اللون؟

ج: يعكس طلاء التداخل متعدد الطبقات أطوالًا موجية معينة ويمرر أطوالًا أخرى، مما يُنتج تأثيرات لونية مذهلة. سيظهر ثنائي اللون، المصمم لعكس الضوء الأزرق (400-500 نانومتر) ونقل الضوء الأحمر (>550 نانومتر)، باللون الأزرق عند النظر إليه في وضع الانعكاس، وبلون برتقالي/أحمر عند النظر إليه في وضع النفاذ. يتغير اللون بشكل كبير مع زاوية الرؤية بفضل خاصية إزاحة الطول الموجي، وهذا أمر طبيعي ويُظهر سلوك المرشح الانتقائي للطول الموجي.
