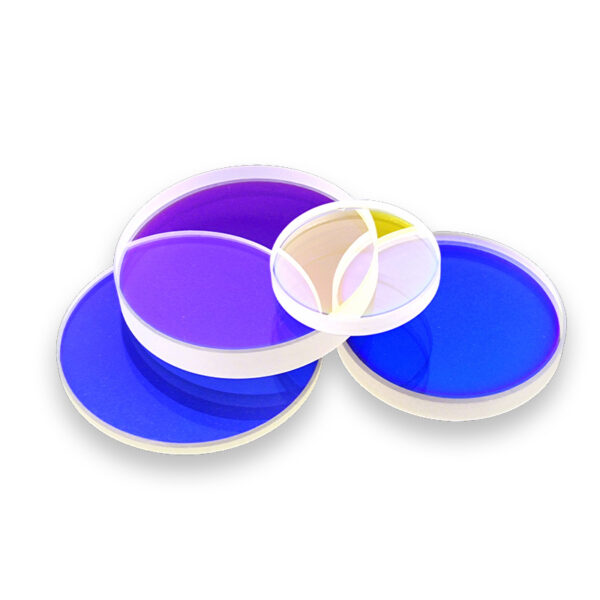

مرشح التمرير الطويل

مرشحات التمرير الطويل البصرية عبارة عن مكونات دقيقة مصممة لنقل الأطوال الموجية الأطول مع حجب الأطوال الموجية الأقصر أسفل نقطة القطع المحددة. TIHOT توفر شركة Optics مرشحات تمرير طويلة عالية الأداء تمتد من أطوال موجية من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء، وتتميز بطلاءات عازلة صلبة لنقل فائق في نطاق التمرير وحجب ممتاز في نطاق الرفض.

الميزات الرئيسية

التحكم الدقيق في طول الموجة المقطوعة يتراوح طول الموجة المقطوعة من 300 نانومتر إلى 3000 نانومتر، مما يوفر تحكمًا دقيقًا في الفصل الطيفي مع مواضع حافة قابلة للتخصيص لتطبيقات محددة.

نقل ممتاز للموجات الطويلة يضمن معدل النقل العالي >90% في منطقة النطاق الترددي أقصى معدل إنتاج للإشارة لأطوال موجية أطول مع الحد الأدنى من الخسارة البصرية وتوازن الألوان المحايد.

حجب الموجات القصيرة المتفوقة يؤدي الحجب العميق حتى OD6 في نطاق الرفض إلى القضاء بشكل فعال على الأطوال الموجية الأقصر غير المرغوب فيها، مما يضمن نقاء طيفي عالي ونسب إشارة إلى ضوضاء مثالية.

انتقال الحافة الحادة يتيح الانتقال الحاد بين منطقة الحجب ومنطقة النطاق الترددي المار (عادةً <5% من طول الموجة المقطوعة) فصلًا دقيقًا لطول الموجة لتطبيقات الفلورسنت والتصوير الصعبة.

طلاء عازل صلب ومتين يضمن الطلاء العازل الصلب متعدد الطبقات الاستقرار طويل الأمد والمقاومة البيئية ويحافظ على الأداء في ظل ظروف التشغيل الصعبة والتنظيف المتكرر.

توافق نظام واسع متوافق مع ترشيح انبعاث المجهر الفلوري، وتقنية رامان الطيفية، والتصوير الحراري، وأنظمة متعددة الأطياف لتحقيق تكامل متعدد الاستخدامات عبر المنصات البصرية.

المواصفات النموذجية

معامل	نطاق المواصفات	الوصف
طول الموجة المقطوعة (λc)	300 – 3000 nm	الطول الموجي عند نقطة انتقال 50٪
نقل نطاق التمرير (T%)	>90% نموذجي، حتى >95%	كفاءة النقل أعلى من طول الموجة المقطوعة
مستوى الحظر	OD4–OD6	رفض الطول الموجي القصير أسفل القطع
انحدار الحافة	<5% من λc النموذجي	عرض الانتقال من 10% إلى 90% انتقال
نطاق الحظر	200 نانومتر إلى λc	مواصفات حجب الأشعة فوق البنفسجية المرئية الممتدة
المواد الركيزة	سيليكا منصهرة، بوروسيليكات، BK7، زجاج الأشعة تحت الحمراء	المواد المختارة حسب متطلبات المنطقة الطيفية
نوع الطلاء	متعدد الطبقات العازلة الصلبة	متانة عالية وثبات حراري
القطر/الحجم	5–100 ملم (متوفر حسب الطلب)	الأشكال الدائرية أو المربعة المتاحة
جودة السطح	40-20 / 20-10	درجة الدقة البصرية وفقًا للمعيار MIL-PRF-13830B
AOI (زاوية السقوط)	0 درجة - 10 درجة	تتحول الحافة نحو أطوال موجية أقصر مع الزاوية
درجة حرارة التشغيل	-40 درجة مئوية إلى + 85 ° C	أداء مستقر عبر نطاق درجة الحرارة
تماثل	<3 ثانية قوسية	يقلل من انحراف الشعاع في الإعدادات الدقيقة
خيارات السماكة	1 – 5 مم	سمك قياسي ومخصص متاح
تسطيح نطاق التمرير	>85% متوسط انتقال	تموج ضئيل عبر منطقة نطاق التمرير

الاستخدامات

التدفق الخلوي - عزل أطوال موجات الانبعاث من العلامات الفلورية المتعددة في أنظمة فرز الخلايا وتحليلها، مما يتيح الكشف المتزامن عن 6 إلى 12 معلمة فلورية مع الحد الأدنى من التداخل الطيفي.

المراقبة الفلكية – منع توهج السماء ذي الطول الموجي الأقصر وتلوث الضوء أثناء نقل Hα (656.3 نانومتر)، و[OIII] (495.9/500.7 نانومتر)، وخطوط الانبعاث الأخرى لتحسين تصوير السديم والمجرات في التصوير الفلكي.

فحص الرؤية الآلية - إزالة الإضاءة الزرقاء والأشعة فوق البنفسجية أثناء اكتشاف الإشارات المنعكسة بالأشعة الحمراء والأشعة تحت الحمراء في فحص الأسطح وقراءة الباركود وتطبيقات مراقبة الجودة التي تتطلب تصويرًا محددًا بالألوان.

التشخيص الطبي - ضوء الإثارة المرشح في أجهزة التحليل السريرية وأنظمة التصوير الشبكي ومعدات التصور الجراحي التي تتطلب الكشف عن طول موجي انبعاث محدد مع رفض الخلفية العالية.

الاتصالات البصرية - فصل قنوات الاتصال ذات الطول الموجي الطويل (1310 نانومتر، 1550 نانومتر) عن إشارات المراقبة والتحكم في أنظمة الألياف الضوئية وشبكات تقسيم الطول الموجي (WDM).

دليل اختيار الفلتر

تطبيقات المجهر الفلوري:

- انبعاثات FITC/GFP: 510 نانومتر أو 525 نانومتر تمريرة طويلة

- TRITC/انبعاثات تكساس الحمراء: 590 نانومتر أو 610 نانومتر تمريرة طويلة

- انبعاث Cy5/Alexa Fluor 647: 665 نانومتر أو 685 نانومتر تمريرة طويلة

- أنظمة متعددة النطاقات: استشر للحصول على مرشحات تمرير طويلة متعددة الحواف مخصصة

تطبيقات مطيافية رامان:

- ليزر 532 نانومتر: 540 نانومتر، أو 550 نانومتر، أو 560 نانومتر تمريرة طويلة (اعتمادًا على تحول ستوكس)

- ليزر 633 نانومتر: 645 نانومتر أو 650 نانومتر تمريرة طويلة

- ليزر 785 نانومتر: 800 نانومتر أو 808 نانومتر تمريرة طويلة

تطبيقات التصوير الحراري:

- كاشفات السيليكون: 780 نانومتر أو 800 نانومتر تمريرة طويلة (حجب الرؤية، إرسال الأشعة تحت الحمراء القريبة)

- كاشفات InGaAs: 1000 نانومتر أو 1100 نانومتر تمريرة طويلة

- كاميرات LWIR: ممر طويل بطول 3000 نانومتر (كتلة MWIR، إرسال LWIR)

حلول مخصصة لمرشحات التمرير الطويل

TIHOT تقدم شركة أوبتكس خدمات تخصيص شاملة لتلبية متطلبات التطبيقات المحددة. يستطيع فريقنا الهندسي تصميم وتصنيع مرشحات تمرير طويل بأطوال موجية مخصصة، ومواصفات انحدار الحواف، ونطاقات حجب، وأبعاد مادية مصممة خصيصًا لتناسب مواصفاتكم الدقيقة.

خيارات مخصصة متاحة:

- أطوال موجية مخصصة مقطوعة عبر نطاق 300-3000 نانومتر

- انتقالات حافة حادة للغاية (<2% من الطول الموجي المقطوع)

- نقل الأشعة تحت الحمراء الممتد (>2500 نانومتر) مع ركائز متخصصة

- الأحجام والأشكال غير القياسية (المستطيلة، المربعة، الأقطار المخصصة)

- تصميمات تمرير طويل متعددة الحواف لأنظمة الفلورسنت متعددة النطاقات

- تصميمات طلاء محسنة لتطبيقات الإضاءة عالية الطاقة

- مجموعات مرشحات مثبتة مع نوافذ مطلية بطبقة مضادة للانعكاس

- متطلبات عمق الحجب المخصصة (OD7، OD8 عند أطوال موجية محددة)

- تصميمات مستقرة درجة الحرارة للأجهزة الدقيقة

- طلاءات منخفضة الفلورية الذاتية للكشف عن الجزيء الفردي

- طلاء AR ثنائي الجانب لتقليل الانعكاس الخلفي في أنظمة التصوير

تواصل مع فريق المبيعات الفنية لدينا لمناقشة متطلباتك والحصول على عرض سعر مفصل لحلول مرشحات الترددات الطويلة المخصصة. نوفر بيانات توصيف طيفي كاملة، بما في ذلك منحنيات النقل، وأداء الحجب، والقياسات المعتمدة على الزاوية، مع جميع المرشحات المخصصة.
