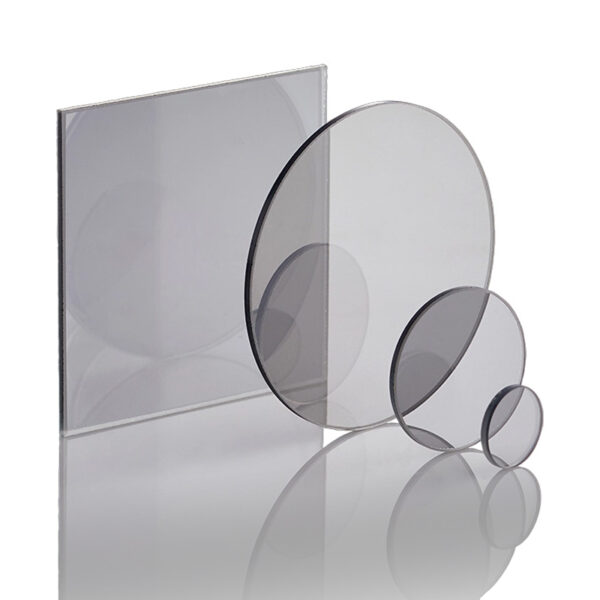

مرشحات الكثافة المحايدة (ND)

مرشحات الكثافة المحايدة هي مُخفِّفات بصرية دقيقة تُخفِّض شدة الضوء بالتساوي عبر الطيف المرئي دون التأثير على توازن اللون أو التوزيع الطيفي. وعلى عكس المرشحات الانتقائية للطول الموجي، تُوفِّر مرشحات الكثافة المحايدة تخفيفًا محايدًا طيفيًا، مما يجعلها أساسية للتحكم في مستويات الضوء في أنظمة التصوير، وإدارة طاقة الليزر، والتطبيقات الضوئية التي تتطلب الحفاظ على دقة الألوان.

الميزات الرئيسية

التحكم الدقيق في الكثافة البصرية
متوفر بكثافات قياسية (OD 0.3، 0.6، 1.0، 2.0، 3.0، 4.0) وقيم مخصصة، مما يوفر مستويات نقل من 50% إلى 0.0001% مع تفاوت ±5% لإدارة دقيقة لمستوى الضوء.

حيادية طيفية ممتازة
يضمن النقل المسطح عبر نطاق الطول الموجي المحدد (عادةً ±5% اختلاف من 400-700 نانومتر مرئي، أو نطاقات UV-NIR المخصصة) عدم حدوث تحول في اللون أو تشويه طيفي في تطبيقات التصوير والقياس.

التوحيد المكاني العالي
تبلغ نسبة التوحيد في النقل عبر فتحة الفلتر عادة ±2% للأنواع الماصة و±5% للأنواع العاكسة، مما يضمن إضاءة متساوية وتوهينًا متسقًا عبر مجال الرؤية.

خيارات تكنولوجية متعددة
تصميمات ماصة (غشاء معدني رقيق)، أو عاكسة (متعددة الطبقات العازلة)، أو هجينة يتم اختيارها على أساس نطاق الطول الموجي، ومعالجة الطاقة، ومتطلبات التطبيق للحصول على الأداء الأمثل.

خيارات الطلاء الصلب المتين
تتمتع الطلاءات المعدنية المحمية أو الطبقات العازلة الصلبة بمقاومة للخدش والرطوبة والتدهور البيئي لضمان الاستقرار طويل الأمد في الظروف الصعبة.

خيارات التنسيق المرنة
متوفر كمرشحات غير مثبتة، أو مجموعات مثبتة، أو مرشحات ND متغيرة، أو عجلات مرشح، أو تكوينات OEM مخصصة للتكامل السلس للنظام.

المواصفات النموذجية

معامل	نطاق المواصفات	الوصف
ناقل السرعة	0.0001٪ -80٪	يتوافق مع قيمة OD (T% = 10^(-OD) × 100%)
التسامح في الكثافة البصرية	±0.05 OD إلى ±0.3 OD	تتوفر تحمّلات أكثر صرامة للتطبيقات الحرجة
النطاق الطيفي	200 – 2500 nm	تتوفر إصدارات الأشعة فوق البنفسجية والمرئية والأشعة تحت الحمراء القريبة
الحياد الطيفي	±5% انحراف نموذجي	عبر نطاق الطول الموجي المحدد
التوحيد المكاني	±2% (امتصاصية)، ±5% (عاكسة)	اختلاف النقل عبر الفتحة
المواد الركيزة	BK7، سيليكا منصهرة، B270	يتم اختيارها حسب الطول الموجي والمتطلبات الحرارية
القطر/الحجم	12.5–100 ملم (متوفر حسب الطلب)	الأشكال الدائرية أو المربعة أو المستطيلة
سماكة	1-3 ملم نموذجي	السماكات البصرية القياسية
مسح الفتحة	>85% من القطر	المنطقة البصرية القابلة للاستخدام
تماثل	<3 أرسمين	يقلل من انحراف الشعاع
درجة حرارة التشغيل	-20 درجة مئوية إلى + 85 ° C	يختلف حسب نوع الطلاء
عتبة ضرر الليزر	0.5–5 جول/سم²	يعتمد على OD، والطول الموجي، ونوع الطلاء

أنواع المنتجات

مرشحات الكثافة المحايدة الماصة

استخدم أغشية معدنية رقيقة (عادةً من سبائك الإنكونيل أو الكروم أو الفولاذ المقاوم للصدأ) مُرسبة على ركائز زجاجية. تمتص هذه الطبقة المعدنية طاقة الضوء، محولةً إياها إلى حرارة. توفر هذه المرشحات حيادية طيفية ممتازة عبر نطاقات واسعة من الأطوال الموجية (UV-VIS-NIR) وتجانسًا مكانيًا جيدًا. مثالية لتطبيقات الطاقة المتوسطة، والتصوير الفوتوغرافي، والتصوير العلمي، والاستخدامات المختبرية العامة. متوفرة بنطاق OD من 0.1 إلى OD 4.0 مع أفضل أداء في الطيف المرئي. ملاحظة: لا يُنصح باستخدامها في تطبيقات الليزر عالية الطاقة نظرًا لتوليد الحرارة واحتمالية التلف الحراري.

مرشحات الكثافة المحايدة العاكسة
استخدم الطلاءات العازلة متعددة الطبقات لتحقيق التوهين المحايد من خلال الانعكاس الجزئي بدلاً من الامتصاص. تعكس هذه المرشحات الضوء غير المرغوب فيه مع نقل الكمية المطلوبة، مما يُولّد حرارة منخفضة. مثالية لتطبيقات الليزر عالية الطاقة، وأنظمة الليزر النبضي، والحالات التي تتطلب إدارة حرارية بالغة الأهمية. توفر عتبات تلف ليزر أعلى (>5 جول/سم²) مقارنةً بالأنواع الماصة. عيبها: قد تُظهر حساسية طفيفة للاستقطاب واعتمادًا على الزاوية. متوفرة عادةً بقطر خارجي يتراوح بين 0.3 و3.0.

مرشحات الكثافة المحايدة الهجينة

دمج تقنيات الامتصاص والانعكاس لتحسين الأداء عبر نطاقات أطوال موجية ممتدة أو تحقيق قيم كثافة بصرية محددة. على سبيل المثال، طلاء عاكس للتوهين الأولي مع طبقة امتصاصية لكبح الانعكاسات الخلفية. مفيد للتطبيقات التي تتطلب معالجة عالية الطاقة وتقليلًا طفيفًا في صور الظلال، مثل أنظمة الكاميرات المتطورة وقياس الضوء الدقيق.

مرشحات الكثافة المحايدة المتغيرة

يتكون من مستقطبين دوارين أو طلاءات ND متدرجة تُمكّن من ضبط الكثافة البصرية باستمرار من OD 0.04 إلى OD 2.0 أو أعلى. يمكن للمستخدمين ضبط مستويات التوهين بدقة دون تغيير الفلاتر. مثالي للتصوير الفوتوغرافي، والمجهر، وأي تطبيق يتطلب تعديلات متكررة لمستوى الضوء. ملاحظة: يجب مراعاة تأثيرات الاستقطاب، وقد يختلف الحياد الطيفي عبر النطاق.

مرشحات الكثافة المحايدة المتدرجة

تتميز بقيم OD متعددة ومتقطعة على ركيزة واحدة (مثل OD 0.3، 0.6، 1.0، 2.0 في أرباع أو أنماط إسفينية). تتيح إجراء اختبارات مقارنة سريعة أو خيارات تخفيف متعددة في مساحة صغيرة. تُستخدم عادةً في الاختبارات البصرية، والمعايرة الضوئية، وتطبيقات مراقبة الجودة. يمكن دمجها في عجلات المرشح أو آليات الانزلاق للتبديل الآلي.

مرشحات الكثافة المحايدة للأشعة فوق البنفسجية والأشعة تحت الحمراء القريبة

مُصمم خصيصًا لتطبيقات الأشعة فوق البنفسجية (200-400 نانومتر) أو الأشعة تحت الحمراء القريبة (700-2500 نانومتر) حيث قد لا تحافظ مرشحات الكثافة المحايدة المرئية القياسية على الحياد. تستخدم مرشحات UV-ND ركائز سيليكا مُدمجة وطلاءات متخصصة شفافة في نطاق الأشعة فوق البنفسجية. تُوسّع مرشحات NIR-ND الحياد إلى ما يزيد عن 1000 نانومتر لتطبيقات اختبار الألياف البصرية، والتحليل الطيفي بالأشعة تحت الحمراء، ومعايرة التصوير الحراري.
