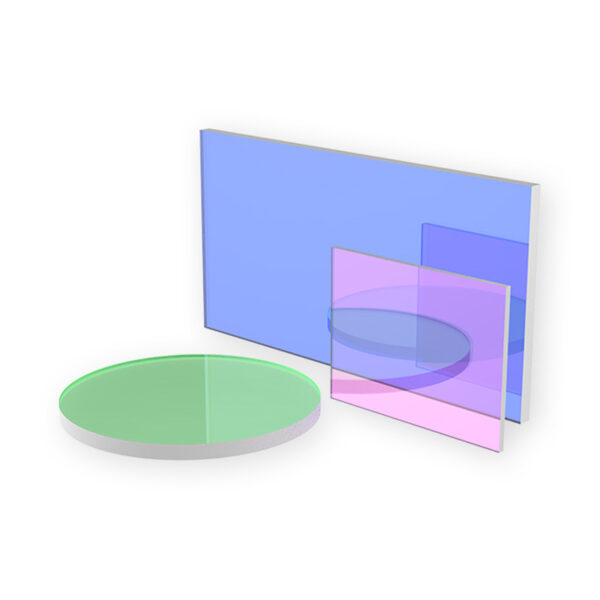

مرشحات الشق

الميزات الرئيسية

نطاق رفض ضيق للغاية
يتراوح عرض النطاق الترددي للشق (FWHM) من 5 نانومتر إلى 50 نانومتر، مما يتيح الرفض الدقيق لخطوط الليزر أو الأطوال الموجية غير المرغوب فيها مع تعظيم نقل المناطق الطيفية المجاورة.

أداء الحجب العميق
تضمن الكثافة البصرية (OD) >4 إلى >6 داخل الشق القضاء الفعال على خطوط الليزر المكثفة أو الميزات الطيفية الساطعة دون تشبع الكواشف.

نقل النطاق العريض العالي
نقل >90% (حتى >95%) عبر نطاقات الطول الموجي خارج الشق، مع الحفاظ على قوة الإشارة في تطبيقات مطيافية رامان، وتصوير الفلورسنت، وتحليل الطيف.

حواف حادة
يتيح الانتقال الحاد من النقل العالي إلى الحجب العميق (عادةً 2-5 نانومتر لكل جانب) اكتشاف السمات الطيفية القريبة جدًا من الطول الموجي المرفوض، وهو أمر بالغ الأهمية لقياسات رامان ذات الرقم الموجي المنخفض.

تقنية الطلاء العازل الصلب
يؤدي الترسيب بمساعدة الأيونات أو الرش المغناطيسي إلى إنشاء طلاءات متينة ومستقرة بيئيًا ومقاومة للرطوبة ودورات درجة الحرارة والتآكل الميكانيكي.

تكوينات متعددة الشق
تتوفر تصميمات ذات شق واحد وشق مزدوج وشق متعدد للتطبيقات التي تتطلب رفض خطوط ليزر متعددة أو ميزات طيفية في وقت واحد.

المواصفات النموذجية

أنواع المنتجات

مرشحات خط الليزر
مُصمم خصيصًا لرفض أطوال موجات إثارة الليزر الشائعة المستخدمة في تطبيقات مطيافية رامان والفلورسنت. يتيح عرض النطاق الترددي فائق الضيق (5-15 نانومتر بأقصى عرض عند الذروة) مع حجب OD6 اكتشاف إشارات رامان ضمن نطاق 50-100 سم¹ من خط الليزر. تشمل الأطوال الموجية القياسية 355 نانومتر، 405 نانومتر، 473 نانومتر، 488 نانومتر، 514 نانومتر، 532 نانومتر، 633 نانومتر، 785 نانومتر، 830 نانومتر، و1064 نانومتر. مثالي لأنظمة الليزر أحادية الطول الموجي التي تتطلب أقصى قدر من جمع إشارات ستوكس ومضاد ستوكس.

مرشحات النطاق العريض
نطاق رفض أوسع (20-50 نانومتر بنصف عرض كامل) لحجب خصائص طيفية أوسع، مثل خطوط الانبعاث، وخطوط البلازما، أو قمم الفلورسنت غير المرغوب فيها. مناسب للتصوير الطيفي الفائق، والتحليل الطيفي الفلكي، وتشخيص البلازما، حيث يلزم حجب مناطق طيفية محددة مع الحفاظ على المعلومات المجاورة. يمكن تصميمه لحجب خطوط الامتصاص الجوي (O₂، H₂O) أو خطوط فراونهوفر الشمسية.

مرشحات متعددة الشقوق
يتميز بنطاقي رفض أو أكثر في مرشح واحد للتطبيقات التي تستخدم مصادر إثارة ليزر متعددة أو تتطلب كبت خصائص طيفية متعددة. تشمل التكوينات الشائعة شقًا مزدوجًا لـ 532 نانومتر + 633 نانومتر (أنظمة رامان ثنائية الليزر) أو شقًا ثلاثيًا لتنظيف إسقاط ليزر RGB. يقلل هذا من تعقيد النظام عن طريق استبدال مرشحات الشق الفردية المتعددة بمكون واحد.

مرشحات الشق القابلة للضبط
تصميمات قابلة لضبط الزاوية، حيث يمكن تعديل طول موجة مركز الشق بتغيير زاوية السقوط. نطاق الضبط النموذجي: ±10-20 نانومتر بتغيير الزاوية من 0° إلى 15°. يتيح مرونة في الطول الموجي دون الحاجة لاستبدال الفلتر، وهو مفيد لأنظمة الليزر القابلة للضبط أو التطبيقات التي تتطلب وضع شق متغير. ملاحظة: قد يختلف أداء النقل والحجب قليلاً باختلاف الزاوية.

الأسئلة الشائعة

س: ما هو الفرق بين مرشح الشق ومرشح تمرير النطاق؟

ج: يحجب مرشح الشق نطاقًا ضيقًا من الأطوال الموجية مع تمرير جميع الأطوال الموجية الأخرى، وهو عكس مرشح تمرير النطاق. ينقل مرشح تمرير النطاق نطاقًا محددًا فقط من الأطوال الموجية، ويحجب كل ما يقع خارجه. تخيل أن مرشح الشق يقطع جزءًا واحدًا من الطيف (مثل إزالة ضوء الليزر بطول 532 نانومتر) مع الحفاظ على جميع الأطوال الموجية الأخرى للقياس.

س: ما مدى ضيق النطاق الترددي الذي يمكن أن يصل إليه الشق؟

ج: عادةً ما يتراوح عرض نطاق مرشحات الليزر الخطية القياسية بين 10 و20 نانومترًا عند عرض ذروة عرض كامل. يمكن للتصاميم فائقة الضيق تحقيق عرض ذروة عرض كامل بين 5 و8 نانومتر، لكن هذا يتطلب تصاميم طلاء أكثر تعقيدًا وتفاوتات تصنيع أدق. الحد العملي هو حوالي 3-5 نانومتر لمرشحات الشق ذات الأغشية الرقيقة العازلة. بالنسبة لرفض أضيق (<1 نانومتر)، قد تكون مرشحات الشق الهولوغرافية أو شبكات براغ الحجمية أنسب، مع أن لها مزايا أداء مختلفة.

س: هل يمكن لمرشحات الشق التعامل مع الليزر عالي الطاقة؟

ج: نعم، ولكن مع مراعاة الاعتبارات. تعتمد عتبة تلف الليزر على الطول الموجي، ومدة النبضة، ومعدل التكرار. عادةً ما تتحمل مرشحات الشق موجة مستمرة تتراوح بين 1 و5 واط/سم²، أو موجة نبضية تتراوح بين 1 و3 جول/سم² (10 نانوثانية) عند طول موجة الشق. بالنسبة للتطبيقات عالية الطاقة، نوصي بوضع مرشح الشق بعد تمدد الشعاع (كثافة طاقة أقل)، أو استخدام تصاميم طلاء مُحسّنة بمواصفات LIDT أعلى. تحقق من متطلبات كثافة الطاقة لديك أثناء استشارة التصميم.

س: هل يمكنني استخدام مرشح الشق لحجب أطوال موجية متعددة؟

ج: نعم. نوفر مرشحات متعددة الشقوق مع نطاقي رفض منفصلين أو أكثر في ركيزة واحدة. تشمل التكوينات الشائعة تصميمات ثنائية الشقوق (مثل 532 نانومتر + 633 نانومتر لأنظمة رامان ثنائية الليزر) وتصميمات ثلاثية الشقوق. لكل شق مواصفات مستقلة لطول الموجة، وعرض النطاق، وعمق الحجب. تُبسط المرشحات متعددة الشقوق الأنظمة البصرية من خلال الاستغناء عن الحاجة إلى مواضع مرشحات متعددة، إلا أن تعقيد التصميم يزداد مع زيادة عدد الشقوق.
