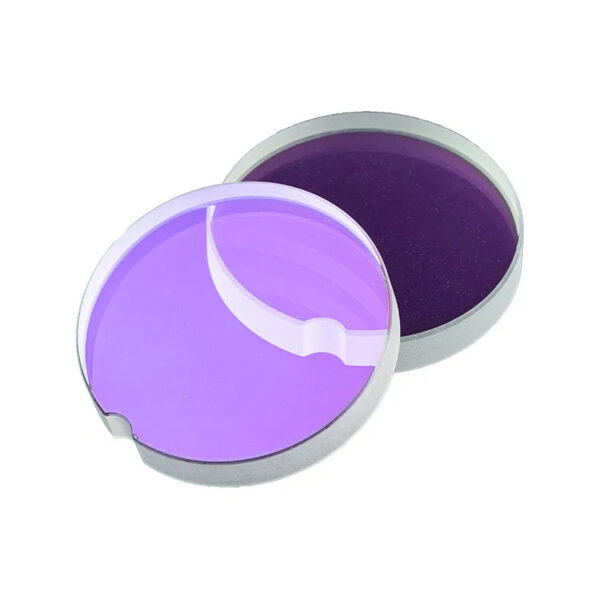

مرشح التمريرة القصيرة

مرشحات التردد القصير البصرية عبارة عن مكونات دقيقة مصممة لنقل الأطوال الموجية الأقصر مع حجب الأطوال الموجية الأطول فوق نقطة قطع محددة. TIHOT توفر شركة Optics مرشحات تمرير قصيرة عالية الأداء تمتد من أطوال موجية من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء، وتتميز بطلاءات عازلة صلبة لنقل فائق في نطاق التمرير وحجب ممتاز في نطاق الرفض.

الميزات الرئيسية

التحكم الدقيق في طول الموجة المقطوعة يتراوح طول الموجة المقطوعة من 250 نانومتر إلى 3000 نانومتر، مما يوفر تحكمًا دقيقًا في الفصل الطيفي مع مواضع حافة قابلة للتخصيص لتطبيقات محددة.

نقل ممتاز للموجات القصيرة يضمن النقل العالي >90% في منطقة النطاق الترددي أقصى معدل نقل للإشارة لأطوال موجية أقصر مع الحد الأدنى من الخسارة البصرية.

حجب الموجات الطويلة المتفوقة يؤدي الحجب العميق حتى OD6 في نطاق الرفض إلى إزالة الأطوال الموجية الأطول غير المرغوب فيها بشكل فعال، مما يضمن نقاء طيفي وتباين عاليين.

انتقال الحافة الحادة يتيح الانتقال الحاد بين نطاق المرور ومنطقة الحجب (عادةً <5% من الطول الموجي المقطوع) فصلًا دقيقًا للطول الموجي للتطبيقات الصعبة.

طلاء عازل صلب ومتين يضمن الطلاء العازل الصلب متعدد الطبقات الاستقرار طويل الأمد والمقاومة البيئية ويحافظ على الأداء في ظل ظروف التشغيل القاسية.

توافق نظام واسع متوافق مع المجهر الفلوري، وتقنية مطيافية رامان، وأنظمة الليزر، ومعدات التصوير لتحقيق التكامل المتنوع عبر الأنظمة البصرية.

المواصفات النموذجية

معامل	نطاق المواصفات	الوصف
طول الموجة المقطوعة (λc)	250 – 3000 nm	الطول الموجي عند نقطة انتقال 50٪
نقل نطاق التمرير (T%)	>90% نموذجي، حتى >95%	كفاءة النقل أقل من الطول الموجي المقطوع
مستوى الحظر	OD4–OD6	رفض الطول الموجي الطويل فوق الحد الأقصى
انحدار الحافة	<5% من λc النموذجي	عرض الانتقال من 10% إلى 90% انتقال
نطاق الحظر	λc إلى λc + 200–500 نانومتر	مواصفات منطقة الحظر الممتدة
المواد الركيزة	السيليكا المنصهرة، البورسليكات، BK7	المواد المختارة حسب متطلبات المنطقة الطيفية
نوع الطلاء	متعدد الطبقات العازلة الصلبة	متانة عالية وثبات حراري
القطر/الحجم	5–100 ملم (متوفر حسب الطلب)	الأشكال الدائرية أو المربعة المتاحة
جودة السطح	40-20 / 20-10	درجة الدقة البصرية وفقًا للمعيار MIL-PRF-13830B
AOI (زاوية السقوط)	0 درجة - 10 درجة	تتحول الحافة نحو أطوال موجية أقصر مع الزاوية
درجة حرارة التشغيل	-40 درجة مئوية إلى + 85 ° C	أداء مستقر عبر نطاق درجة الحرارة
تماثل	<3 ثانية قوسية	يقلل من انحراف الشعاع في الإعدادات الدقيقة
خيارات السماكة	1 – 5 مم	سمك قياسي ومخصص متاح

الاستخدامات

تخدم مرشحات التمرير القصير لدينا وظائف حيوية عبر العديد من الصناعات ومجالات البحث:

إثارة المجهر الفلوري - حجب أطوال موجات الانبعاث أثناء نقل ضوء الإثارة في التصوير الفلوري متعدد الألوان، مما يمنع تسرب الانبعاث ويحسن تباين الصورة في قنوات DAPI وCFP وGFP وYFP.

رامان الطيفي - القضاء على تشتت رايلي ونقل خطوط الليزر مع السماح بمرور إشارات رامان المحولة بواسطة ستوكس، وهو أمر ضروري للبصمة الجزيئية عالية الحساسية والتعرف الكيميائي.

أنظمة فصل الألوان - تمكين الفصل الدقيق لقنوات RGB في كاميرات الألوان والتصوير متعدد الأطياف والتصوير العلمي من خلال نقل نطاقات محددة من الطول الموجي مع حجب الأطوال الموجية الأطول غير المرغوب فيها.

تنظيف شعاع الليزر - إزالة التوافقيات ذات الطول الموجي الأطول غير المرغوب فيها والانبعاثات التلقائية من مصادر الليزر، مما يضمن نقاء الطيف في الأجهزة المعتمدة على الليزر ومعالجة المواد.

حلول مرشح التمرير القصير المخصصة

TIHOT تقدم شركة أوبتكس خدمات تخصيص شاملة لتلبية متطلبات التطبيقات المحددة. يستطيع فريقنا الهندسي تصميم وتصنيع مرشحات الترددات القصيرة بأطوال موجية محددة، ومواصفات انحدار الحواف، ونطاقات الحجب، والأبعاد المادية المصممة خصيصًا لتناسب مواصفاتكم الدقيقة.

خيارات مخصصة متاحة:

- أطوال موجية مخصصة للقطع عبر نطاق 250-3000 نانومتر

- انتقالات حافة حادة للغاية (<2% من الطول الموجي المقطوع)

- نطاقات الحجب الممتدة (>1000 نانومتر بعد القطع)

- الأحجام والأشكال غير القياسية (المستطيلة، المربعة، الأقطار المخصصة)

- تصميمات طلاء محسنة لتطبيقات التنظيف بالليزر عالي الطاقة

- مواد الركيزة المتخصصة للأشعة فوق البنفسجية أو نطاقات الأشعة تحت الحمراء الممتدة

- طلاء مزدوج الجانب لتقليل الانعكاس الخلفي

- متطلبات عمق الحجب المخصصة (OD7، OD8 متوفرة)

- تصميمات مستقرة درجة الحرارة للأجهزة الدقيقة

تواصل مع فريق المبيعات الفنية لدينا لمناقشة متطلباتك والحصول على عرض سعر مفصل لحلول مرشحات الترددات القصيرة المخصصة. نوفر بيانات توصيف طيفي كاملة ووثائق اعتماد لجميع المرشحات المخصصة.
